TuoteDkuvaus

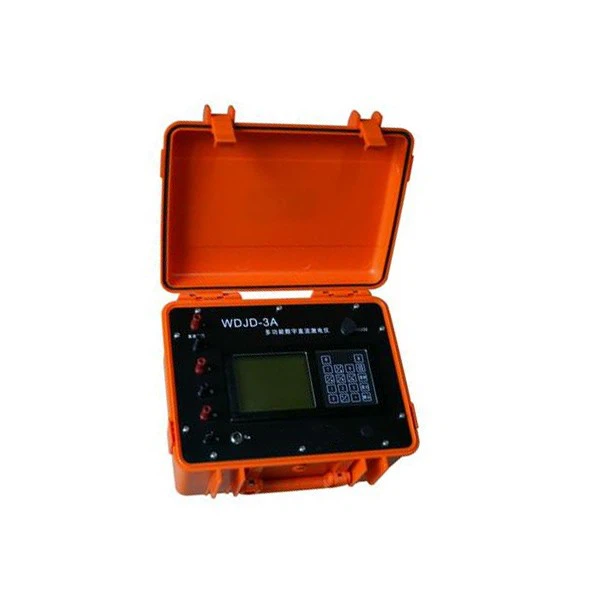

RanCheng Machineryn kehittämä WDJD-3A geofyysinen resistiivisyysmittari on moni-toiminen digitaalinen DC-vastus- ja indusoitunut polarisaatioinstrumentti, joka on suunniteltu monipuoliseen maanalaiseen tutkimiseen. Kompakti ja kevyt, se integroi sekä lähetys- että vastaanottotoiminnot ja tukee korkean-tiheyden mittauksia, kun se on yhdistetty suuren-tiheyden muuntimeen. 5 A ulostulovirralla ja 900 V jännitteellä sitä voidaan käyttää myös WDZJ-4-monielektrodikytkimen kanssa monielektrodisen 2D-resistanssikuvauksen suorittamiseen.
RanCheng Machineryn vuosien suunnittelu- ja valmistuskokemuksen varaan rakennettu WDJD-3A geofyysinen resistanssimittari tarjoaa korkean-tarkkuuden, nopean tiedonkeruun ja hyvän laajennettavuuden. Sen tiedot voidaan helposti integroida muihin monielektrodiresistanssiohjelmistoihin tehokkaaseen tulkintaan. Tämä tekee siitä sopivan monenlaisiin sovelluksiin, mukaan lukien mineraalien etsintä, kaupunkien geofysikaaliset tutkimukset, infrastruktuurin arviointi, hydrologinen ja tekninen geologia sekä geoterminen etsintä.
Tekniset parametrit
WDJD-3A monitoiminen digitaalinen geofyysinen resistanssimittari
- Jännitekanava: ± 6 V, tarkkuus: jos Vp suurempi tai yhtä suuri kuin 10 mV, ± 5‰ ± 1LSB; jos Vp < 10mV, ±1 % ± 1LSB.
- Tuloimpedanssi: suurempi tai yhtä suuri kuin 50 MΩ
- Näennäinen polarisoituvuuden tarkkuus: ±1 % ± 1LSB
- SP-kompensointialue: ±1V
- Virtakanava: 5 A, tarkkuus: jos Ip suurempi tai yhtä suuri kuin 10 mA, ± 5‰ ± 1 LSB; jos Ip < 10 mA, ±1 % ± 1LSB.
- Vaimennus: Suurempi tai yhtä suuri kuin 80 dB 50 Hz:n taajuuksilla teollisille ja sähköisille häiriöille (yhteismoodihäiriö tai differentiaalimoodihäiriö).
- Suurin lähetysteho: 4500 W (vain suoritettaessa yleistä resistanssi-/IP-tutkimusta. Mitä tulee moni-elektrodiresistanssikuvaukseen, suurin lähetysteho on 1125 W, jota WDZJ-4-kytkin rajoittaa)
- Suurin lähtöjännite: 900 V (1800 V huipusta huippuun, vain yleisresistiivisyys/IP-tutkimus. Mitä tulee moni-elektrodien ominaisvastuskuvaukseen, suurin lähetysjännite on 450 V DC, jota rajoittaa WDZJ-4-kytkin)
- Maksimivirtalähtö: 5A (vain yleisresistiivisyys/IP-mittaukseen. Koskee
- moni-elektrodien resistanssikuvaus, suurin ulostulovirta on 2,5 A DC, jota WDZJ-4-kytkin rajoittaa)
- Pulssin leveys: 1-60 s, käyttösuhde 1:1
- Käyttölämpötila: -10 astetta ~ 50 astetta, 95 %RH
- Säilytyslämpötila: -20 astetta ~ 60 astetta
- Keskustietokoneen virtalähde: kahdeksan -D-kokoista kuivakennoa (tai nikkeli-kadmiumparistoa, joilla on samat ominaisuudet)
- Kokonaisvirta: pienempi tai yhtä suuri kuin 55 mA
- Paino: Alle tai yhtä suuri kuin 7 kg
- Mitat (P × L × K): 310 mm x 210 mm x 210 mm
- Käyttölämpötila: -10 astetta ~ 50 astetta
Vakiokokoonpano
|
Ei. |
Kuvaus |
Määrä |
|
1 |
WDJD-3A monitoiminen digitaalinen DC-vastus/IP-mittari |
1 setti |
|
2 |
Erityinen tietoliikennekaapeli |
1 kpl |
|
3 |
USB-sovitin |
1 kpl |
|
4 |
Asiakirjan U{0}}levy |
1 kpl |
|
5 |
WDJD-3A monitoiminen digitaalinen DC-vastus/IP-mittari käyttöopas |
1 kpl |
|
6 |
Rautaelektrodi |
10 kpl |
|
7 |
Kiinteä -polarisoimaton elektrodi |
2 kpl |
|
8 |
R-testauslanka |
1 kpl |
|
9 |
Selkäreppu |
1 kpl |
|
10 |
Hihnat |
1 kpl |
|
11 |
Sulake |
10 kpl |
WDJD-3A geofyysisen resistiivisyysmittarin etupaneeli
Näyttö: Suuri LCD-näyttö 160 × 128 pikselillä mittauskäyrien ja -tietojen selkeään katseluun.
Virtanäppäimet: etupaneelin{0}}ON- ja OFF-painikkeet. Paina ON kytkeäksesi virran päälle ja OFF sammuttaaksesi.
16-näppäinnäppäimistö: Tukee tiedonsyöttöä ja järjestelmätoimintoja.
Näppäimet 0–9: Syötä numerot ja valitse valikkovaihtoehdot.
← ja → näppäimet: Siirrä kohdistinta vasemmalle tai oikealle katsoessasi käyriä.
↑ ja ↓ näppäimet: Siirrä käyriä ylös tai alas; säädä näytön kontrastia pääliittymässä; lähennä tai loitonna, kun tarkastelet tietoja tai käyriä.
"·"-näppäin: Syötä desimaalipisteet; selaa tietoja alaspäin tai loitonna käyriä.
"±"-näppäin: Syötä positiivisia/negatiivisia symboleja, suurenna käyrän amplitudia tai vaihda englannin ja kiinan näytön välillä.
Tyhjennysnäppäin: Poista syötetyt numerot tai tallennetut tiedot.
Toiminto/Tallennusnäppäin: Tallenna mittaustulokset, kun tallentamaton kuvake tulee näkyviin; muussa tapauksessa käytä sitä järjestelmän toimintojen valitsemiseen.
Poistu-näppäin: Poistu nykyisestä valikosta tai peruuta tietojen syöttäminen.
Enter-näppäin: Vahvista syöttö tai valinta.
A, B-liittimet: Virtaelektrodien lähtöliittimet. Yhdistä "A" virtaelektrodiin A ja "B" virtaelektrodiin B (joissakin standardeissa kutsutaan myös C1:ksi, C2:ksi).
M, N-liittimet: Potentiaalisten elektrodien tuloliittimet. Yhdistä "M" potentiaalielektrodiin M ja "N" potentiaalielektrodiin N (kutsutaan myös kansainvälisesti P1, P2).
DC HV + / − Liittimet: Liitä tasavirtalähteen positiivisiin ja negatiivisiin napoihin.
RS232-portti: Vakiosarjaliitäntä, jolla voidaan siirtää mitatut tiedot tietokoneeseen ja liittää moni-elektrodien vaihtajaan 2D-resistanssikuvausta varten.
Maadoitusvastus: Kytke vertailuelektrodi mittaamaan elektrodin maadoitusvastusta.
Alam: Häikäisevä{0}}summeri ilmoittamaan varoituksista tai epänormaaleista olosuhteista.
Tärkeimmät ominaisuudet
Korkeat{0}}tarkkuusmittaukset
Tukee näennäistä resistiivisyyttä, indusoitua polarisaatiota ja itse{0}}potentiaalimittauksia automaattisella ryömintä- ja elektrodipolarisaation kompensaatiolla.
Kehittynyt häiriöntorjunta{0}tekniikka
Monivaiheinen suodatus, signaalin vahvistus ja integroitu DC-häiriön vaimennus takaavat luotettavan tiedon myös haastavissa kenttäolosuhteissa.
Vankka suojaus
Sisäänrakennettu-ylijännite-, ylivirta- ja AB-avopiirisuoja-lähetyksessä ja välitön ylijännitesuoja vastaanottoa varten.
Intuitiivinen käyttö
Suuri kosketusnäyttö kiinalaisilla valikoilla ja vain 16 näppäintä yksinkertaistaa kenttäkäyttöä; mittauskäyrät voidaan näyttää suoraan näytöllä nopeaa tulkintaa varten.
Yhteydet ja diagnostiikka
RS-232C-liitäntä mahdollistaa yhteyden tietokoneisiin lisäanalyysiä varten; sisäänrakennettu diagnostiikkaohjelma tunnistaa viat ja tärkeimmät komponentit.
Tietojen tallennus ja virtaturvallisuus
Tallentaa jopa 2 250 pistettä resistanssi/IP-tilassa ja 3 500 pistettä resistiivisessä/itse{4}}potentiaalitilassa; parametrit ja tiedot pysyvät suojattuna, kun virta katkaistaan tai paristoja vaihdetaan.
Joustavat kyselytavat
Tarjoaa yhdeksän yleistä kenttämittausmenetelmää, säädettävät työjaksot ja esi{0}}tallennetut elektrodien etäisyysvakiot nopeaa asennusta varten.
Kestävyys
Täysin tiivistetty rakenne tarjoaa veden{0}} ja pölyn-kestävyyden pidempään kenttäkäyttöön.
Sisäänrakennettu laskin
Tukee kenttälaitteiden vakioiden nopeaa laskentaa ja muita rutiinilaskutoimituksia.
Tuetut mittaukset ja avainparametrit
WDJD-3A monitoiminen digitaalinen DC-vastus/IP-mittari on suunniteltu monipuoliseen geofysikaaliseen tutkimukseen, ja se tarjoaa tarkan maanalaisten ominaisuuksien mittauksen. Se tukee seuraavia keskeisiä mittauksia ja parametreja:
Näennäinen resistanssi (ρs)
Mittaa maan ominaisvastusta käyttämällä elektrodien välistä virtaa (I) ja potentiaalieroa (V). Mittari laskee näennäisen ominaisvastuksen elektrodiryhmän perusteella ja tarjoaa tarkat tiedot myös epätasaisissa maanalaisissa olosuhteissa.
01
Indusoitu polarisaatio (IP)
Tallentaa polarisaatiovasteen mineralisaation ja geologisten rakenteiden tunnistamiseksi. Tyypilliset aaltomuodot antavat käsityksen maanalaisista ominaisuuksista.
02
Oma-potentiaali (SP)
Mittaa luonnollisia jännite-eroja maassa, hyödyllinen pohjaveden, vikavyöhykkeiden ja muiden geologisten piirteiden havaitsemiseen.
03
Moni-elektrodiryhmän tuki
Yhteensopiva useiden elektrodiryhmäkokoonpanojen kanssa, kuten 4--napainen pystysähköinen luotaus (4P-VES) ja yhdistettyjä menetelmiä, mikä mahdollistaa joustavan profiloinnin ja korkeatiheyksiset tutkimukset.
04
Metalliparametrit (G1–G7)
Laskee metallitekijät käyttämällä näennäistä polarisaatiota ja ominaisvastusta arvioidakseen mahdollista mineralisaatiota tutkimuspisteissä.
05
Maan vastustuskyky (REarth)
Sisäänrakennettu{0}}valvonta varmistaa vakaan virran ulostulon myös vaihtelevissa maadoitusolosuhteissa, mikä parantaa mittauksen luotettavuutta.
06
Advanced Decay Analysis
Mittaa indusoidun polarisaatiotiedon puoli-vaimenemisajan (TH) ja vaimenemisnopeuden (D) ja tarjoaa yksityiskohtaisen kuvan pinnanalaisista ominaisuuksista.
07
Joustava aikataulutus
Tukee elektrodien etäisyysparametreja ja erilaisia mittaustyyppejä, mukaan lukien sähköinen profilointi ja sähköinen luotaus, mikä mahdollistaa tehokkaan tiedonkeruun monimutkaisissa geologisissa ympäristöissä.
08
Tämä kattava mittausjärjestelmä tekee WDJD-3A geofysikaalisesta resistanssimittarista sopivan mineraalien etsintään, pohjaveden havaitsemiseen, tyhjiö- ja rakennetutkimuksiin, tekniseen geologiaan ja geotermiseen etsintään.
Sovellukset ja edut
RanCheng Machineryn WDJD-3A geofyysinen resistiivisyysmittari auttaa asiakkaita selviytymään erilaisista todellisista-pinnanalaisista haasteista. Mineraalien etsinnässä se mahdollistaa metalli- ja ei--metalliresurssien nopean tunnistamisen, mikä tukee tehokasta porauksen ja louhintasuunnittelua. Hydrologiaa ja pohjavesitutkimuksia varten laite voi havaita vettä kantavia kerroksia ja arvioida pohjavesikerroksia, mikä tarjoaa arvokasta tietoa kestävästä vesihuollosta.
Infrastruktuurin arvioinnissa WDJD-3A geofyysinen resistiivisyysmittari voi paljastaa vikoja, tyhjiä kohtia tai mahdollisia heikkoja vyöhykkeitä silloissa, padot ja padot, mikä auttaa estämään rakenteellisia vikoja ja lisäämään turvallisuutta. Se tukee myös kaupunki- ja insinöörigeofysiikkaa toimittamalla selkeitä maanalaisia karttoja rakennusprojekteihin, teiden ja kaupunkikehityksen suunnitteluun. Lisäksi mittari on tehokas geotermisissä projekteissa, jolloin ammattilaiset voivat arvioida maanalaisia lämpövaroja ja optimoida energian etsintästrategioita.
