Tuotteen kuvaus

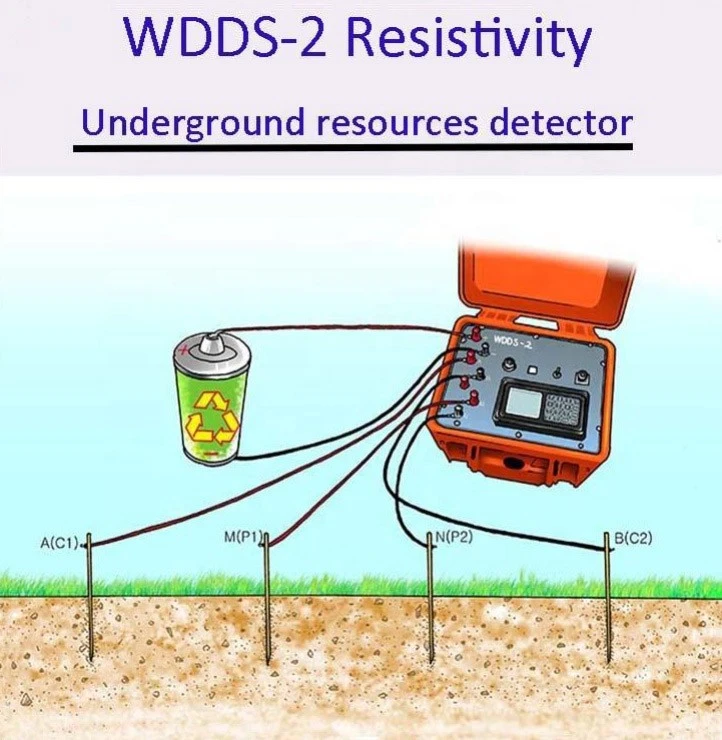

WDDS-2 Geo Resistivity Meter on ammattimainen geofyysinen instrumentti, joka on suunniteltu mineraalien etsintään, geologiseen tutkimukseen ja syvän maanalaisen rakenteen havaitsemiseen.
Se käyttää suuritehoista-DC-vastustekniikkaa ja kehittyneitä tiedonkeruujärjestelmiä, ja se tarjoaa luotettavaa sähkötietoa maanalaisten muodostumien analysointiin, epänormaalien geologisten vyöhykkeiden tunnistamiseen ja 2D-vastusprofiilien rakentamiseen.
Jopa 3500 watin lähetystehon, 1000 V lähtöjännitteen ja ammattimaisen inversioohjelmiston yhteensopivuuden ansiosta WDDS-2:ta käyttävät laajalti geologiset laitokset, kaivosyhtiöt ja infrastruktuurin tutkimusryhmät mineraalien etsinnässä, tunnelien tutkimuksessa ja suunnittelupaikan arvioinnissa.
Miksi WDDS-2 georesistanssimittari ammattimaisiin geofysikaalisiin tutkimuksiin?
Suurempi teho syvälliseen tutkimiseen
Syvät geologiset kohteet ja suuren{0}}resistanssin muodostumat vaativat vahvan lähetyskyvyn. WDDS-2 Geo Resistivity Meter tarjoaa jopa 3500 W lähetystehon ja 1000 V lähtöjännitteen syvempään ominaisvastusmittauksiin.
Luotettavaa tietoa suurille tutkimusalueille
Suurilla alueilla kaivos- ja suunnitteluprojekteissa WDDS-2 Geo Resistivity Meter tukee laajennettuja elektrodien asetteluja ja pitkän matkan profiilimittauksia jatkuvan maanalaisen tiedon saamiseksi.
Ammattimainen kuvantaminen geologiseen tulkintaan
Ammattimaisen inversioohjelmiston kanssa yhteensopiva WDDS-2 muuntaa kenttätiedot 2D-resistiivisiksi osiksi mineraalivyöhykkeiden, onteloiden ja geologisten rakenteiden analysointia varten.
Suositeltu kokoonpanopaketti
Täydellinen mineraalien ja tekniikan tutkimuspaketti
Suunniteltu ammattimaisille tutkimusryhmille, jotka vaativat suurempaa lähtötehoa ja laajennettua kenttätoimintaa.
Paketti sisältää:
- WDDS-2 Geo Resistivity Meter
- 4 × 90 V akkukotelot
- Kaksoiskaapelikelat
- Elektrodit ja kaapelit
- Kenttätarvikkeet
- Tietojenkäsittelyohjelmistojen yhteensopivuus
Tämä kokoonpano sopii:
- Geologiset laitokset
- Kaivosyritykset
- Insinööritutkimusyritykset
- Infrastruktuurin rakennusprojektit
Tekniset parametrit
|
Vastaanottava yksikkö |
|
|
Jännite kanava |
±24V, ±0,5% ±1LSB,24bit A/D |
|
Max jännitteen näytteenottoresoluutio |
0.01μV |
|
Tuloimpedanssi |
Suurempi tai yhtä suuri kuin 50 MΩ |
|
SP-kompensointialue |
±10V |
|
Nykyinen kanava |
3,5A, ±0,5 % ±1LSB, 24 bittiä A/D |
|
Suurin nykyinen näytteenottoresoluutio |
0.02μA |
|
Tukahduttaminen |
Suurempi tai yhtä suuri kuin 80 dB 50 Hz:n teollisuustaajuudella (yhteismoodihäiriö tai differentiaalimoodihäiriö). |
|
Lähetysyksikkö |
|
|
Suurin lähetysteho |
3500W |
|
Max jännitteensyöttö |
±1000V(2000Vp-p) |
|
Max virta |
±3,5 A(7Ap-p) |
|
Virtalähteen pulssiaaltomuoto |
Käyttösuhde on 1:1, bipolaarinen |
|
muut |
|
|
Näyttö |
160 × 160 pisteen matriisi LCD |
|
Varastointi |
Suurempi tai yhtä suuri kuin 1 Gt |
|
Instrumentin virtalähde |
sisäänrakennettu-7,4V4Ah litiumakku (tai ulkoinen 12V virtalähde), yli 20 tuntia jatkuvaa työtä |
|

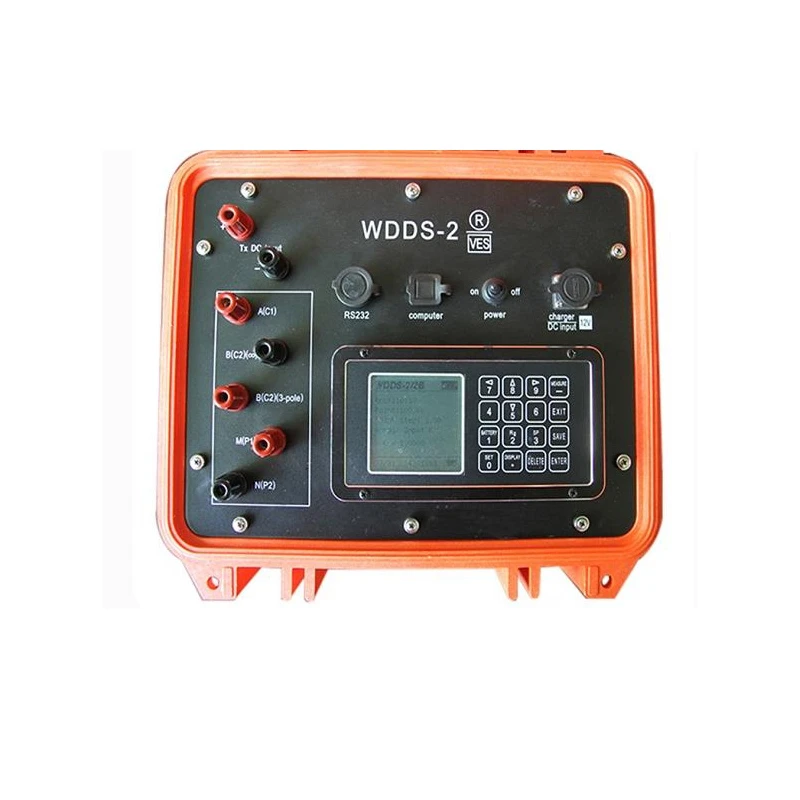

Mainframe käyttöliittymä |
A,B,M,N, DC korkea jännite, ulkoinen akku, laturi, RS-232 ja USB jne |
|
Sisäänrakennettu-korkea{1}}jännitteinen virtalähde (vain WDDS-2B) |
Maksimivirta on 300mA, jännite 50V, 100V, 150V, 200V. |
|
Työlämpötila |
-10 ºC ~ +50 ºC, 95 % RH |
|
Varastointilämpötila |
-20ºC~+60ºC |
|
Paino |
Enintään 4,2 kg (WDDS-2) Vähemmän tai yhtä suuri kuin 5,5 kg (WDDS-2B) |
|
Mitat (P × L × K) |
270mm x 246mm x 175mm |
